Ablaufschlauch & Kondensatablauf der Klimaanlage: Verlegung, Gefälle, Pumpe & typische Fehler (Betriebe)

Warum entsteht Kondensat – und warum ist der Ablauf im Betrieb so wichtig?

Beim Kühlen liegt die Verdampferoberfläche unter dem Taupunkt der Luft. Feuchtigkeit kondensiert, sammelt sich in der Tropftasse und muss zuverlässig abgeführt werden. Je höher Luftfeuchte und Laufzeit, desto mehr Wasser fällt an – in Serverräumen, Gastro oder Produktionsumgebungen oft dauerhaft.

Ein gestörter Ablauf zeigt sich nicht nur als „tropft“: Häufig steigen Energieverbrauch und Geruchsprobleme, weil Lamellen/Tropftasse verschmutzen und Biofilm entsteht. Zudem kann stehendes Wasser Sensorik irritieren (Schwimmerschalter) und zu Abschaltungen führen.

• Wasserschäden: Feuchtigkeit in Zwischendecken/Schächten ist teuer und oft spät sichtbar.
• Hygiene: Biofilm und stehendes Wasser fördern Gerüche und mikrobielle Belastung.
• Betriebssicherheit: Überlauf- oder Pumpenalarme führen zu Ausfall/Stillstand.
• Effizienz: Verschmutzung am Verdampfer senkt Wärmeübergang und erhöht Strombedarf.

Aufbau in der Praxis: Tropftasse, Schlauch, Siphon, Pumpe – was gehört wohin?

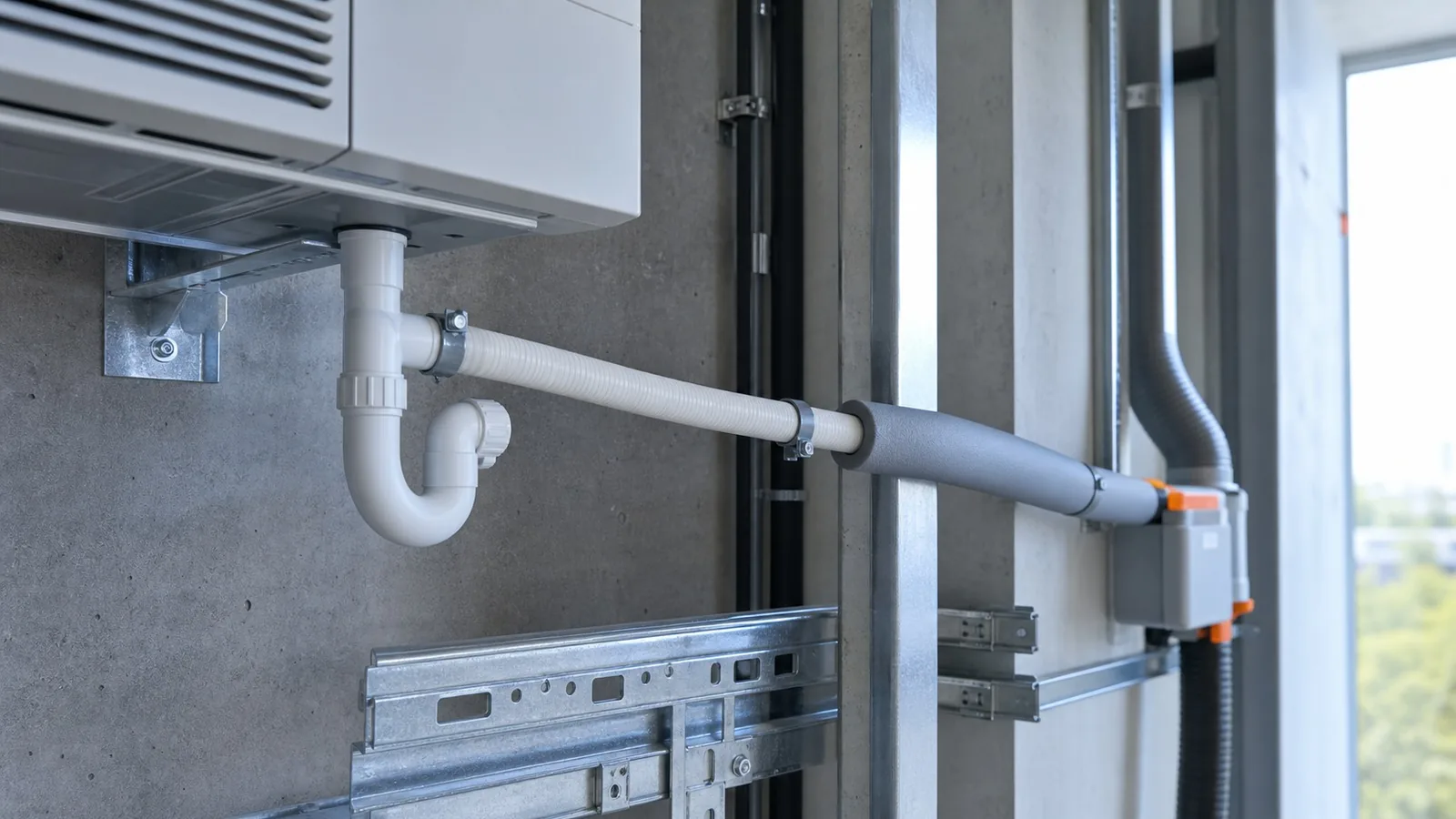

Typisch ist: Tropftasse im Innengerät → Ablaufschlauch/Drainleitung → (je nach Situation) Siphon/Geruchsverschluss → Einleitung in einen Ablauf oder nach außen. Wenn kein ausreichendes Gefälle möglich ist (z. B. bei langen Leitungswegen oder Deckenmontage), kommt eine Kondensatpumpe zum Einsatz.

Wichtig ist eine mechanisch saubere Leitungsführung: ausreichend dimensioniert, knickfrei, mit definierten Befestigungspunkten und ohne „Berge und Täler“, in denen Wasser stehen bleibt. Einige Hersteller weisen in Installationsanleitungen explizit auf korrekte Drainführung bzw. Siphon/Trap-Anforderungen hin.

• Gefälle: Drainleitungen sollten durchgehend zum Ablauf hin „fallen“ (keine Gegensteigungen).
• Kondensatpumpe: sinnvoll bei fehlendem Gefälle oder langen horizontalen Strecken.
• Siphon/Trap: je nach Gerätedruckverhältnissen und Anschluss an Abwasser kann ein Trap erforderlich sein (Herstellerhinweise beachten).
• Dämmung: in warmen Bereichen kann eine gedämmte Leitung Tropfenbildung außen reduzieren.

Die häufigsten Fehlerbilder (und was dann typischerweise passiert)

In der Praxis sehen wir meist keine „großen“ Montagefehler, sondern viele kleine Details, die zusammen den Ablauf stören: ein unauffälliger Knick, ein zu enger Bogen, ein schlecht zugängliches Stück Leitung, oder eine Pumpe, die nie gereinigt wurde.

• Knick/Gegensteigung: Wasser steht, Biofilm wächst, die Tropftasse läuft über.
• Zu kleine/zu lange Leitung ohne Gefälle: Ablagerungen, langsamer Abfluss, intermittierendes Tropfen.
• Kein oder falscher Trap/Siphon: je nach Anlage können Unterdruck/Überdruck den Abfluss behindern oder Gerüche aus dem Ablauf ziehen.
• Einleitung in Abwasser ohne sauberen Übergang: Rückstau/Verkeimung möglich, Geruchsthema verschärft sich.
• Kondensatpumpe verschmutzt/defekt: Pumpe läuft, aber fördert wenig; Alarme/Schwimmerschalter reagieren spät oder gar nicht.
• Frost/UV im Außenbereich: spröde Schläuche, Undichtigkeiten, Abtropfen an falscher Stelle.

Sichere Betreiber-Checks (ohne Eingriff in Elektrik oder Kältekreis)

Betriebe können viel beitragen, ohne Abdeckungen zu öffnen oder in die Elektrik einzugreifen. Ziel ist: früh erkennen, ob der Ablauf frei ist und ob Geruchs-/Feuchteprobleme zunehmen.

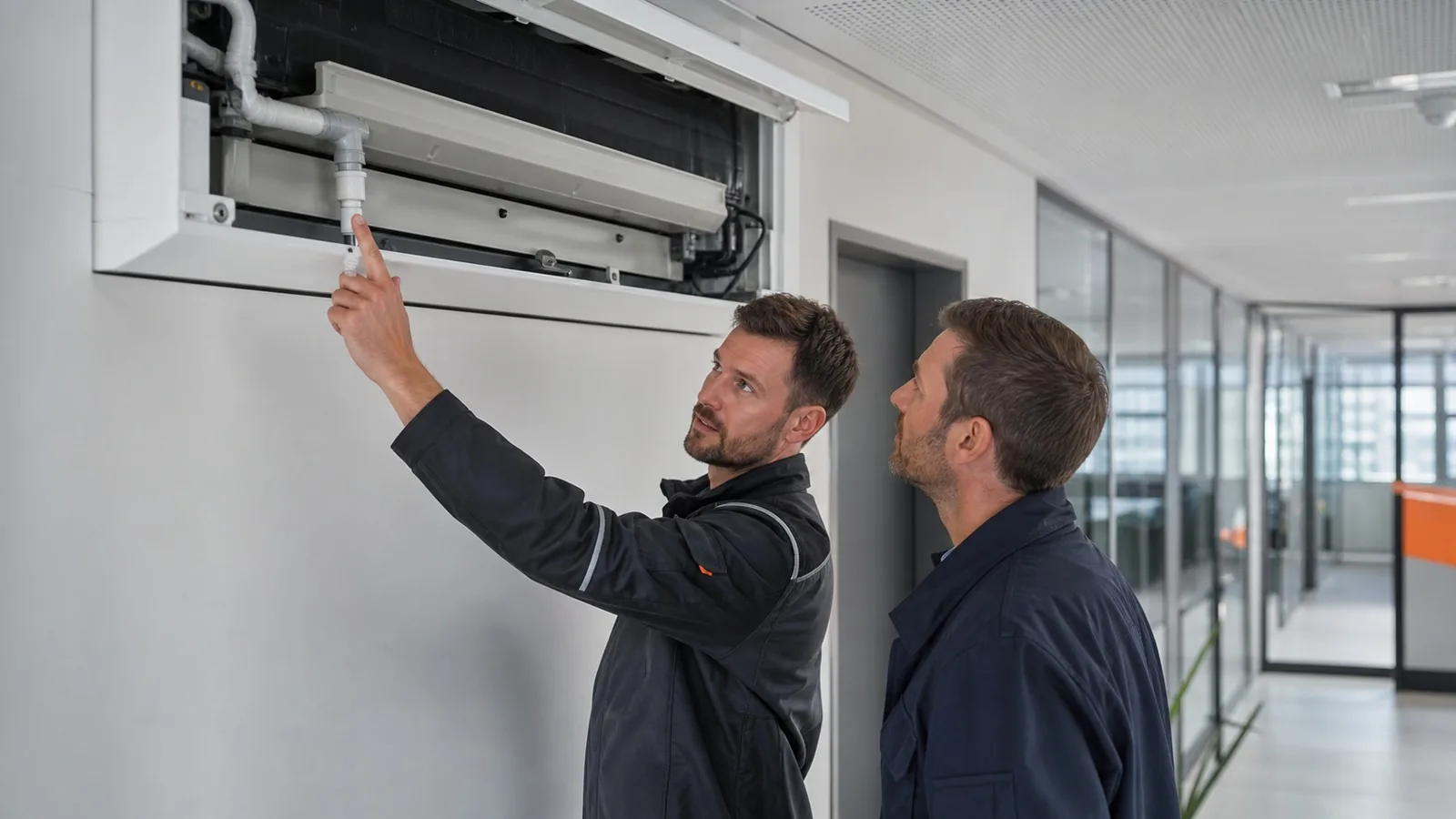

• Sichtprüfung: Gibt es Wasserflecken, feuchte Stellen, Tropfenbildung am Gerät oder am Schacht?
• Geruch: Muffiger Geruch beim Start kann auf Biofilm/Tropftasse/Drain hinweisen.
• Abfluss sichtbar? Falls ein Auslauf sichtbar ist: bei Betrieb kurz prüfen, ob Wasser abläuft.
• Kondensatpumpe: Warnmeldungen/Alarme dokumentieren; ungewöhnliche Geräusche notieren.
• Betriebsbedingungen notieren: hohe Luftfeuchte, häufige Türöffnungen, Reinigungsintervalle.

Was der Fachbetrieb typischerweise macht (damit es nachhaltig hält)

Eine professionelle Wartung geht über „Schlauch durchpusten“ hinaus. Entscheidend ist, dass Tropftasse, Ablaufstrecke und Pumpenkomponenten zusammen geprüft werden – und dass die Ursache für wiederkehrende Verschmutzung (z. B. Staublast, Filterzustand, falsche Luftführung) mitgedacht wird.

• Ablaufweg spülen und auf Durchgängigkeit prüfen (inkl. problematischer Bögen/Übergänge).
• Tropftasse und Verdampfer hygienisch reinigen (Biofilm entfernen, Geruch reduzieren).
• Kondensatpumpe testen: Förderleistung, Schwimmerschalter, Rückschlagventil, Schlauchzustand.
• Leitungsführung bewerten: Gefälle, Befestigung, Zugänglichkeit, Risiko von Knicken/Vibration.
• Dokumentation: Fotos/Notizen für Betreiber, damit wiederkehrende Muster erkennbar werden.

Prävention: Einfache Regeln, die im Alltag funktionieren

Die beste Maßnahme ist Planbarkeit: Wenn Wartung und Sichtprüfung fix im Kalender sind, werden Drain-Probleme selten „überraschend“. Besonders in feuchten Umgebungen (Gastro, Produktion) lohnt sich ein etwas kürzeres Intervall.

• Wartungsintervall festlegen (z. B. vor der Saison + bei hoher Feuchte zusätzlich).
• Filterzustand ernst nehmen: weniger Staub = weniger Biofilm in Tropftasse/Ablauf.
• Kondensatpumpen in die Wartung einbeziehen (nicht nur „läuft/ läuft nicht“).
• Bei Geruch oder Tropfen nicht warten: frühe Maßnahmen verhindern Folgeschäden.

Passende interne Links

• Kondensatpumpe – Störung, Ursachen & Lösungen: https://klima-zentrum.at/blog/kondensatpumpe-klimaanlage-stoerung-ursachen-loesungen-betriebe
• Klimaanlage tropft Wasser: Ursachen & Lösungen: https://klima-zentrum.at/blog/klimaanlage-tropft-wasser-ursachen-loesungen-betriebe
• Klimaanlage stinkt muffig: Ursachen & Reinigung: https://klima-zentrum.at/blog/klimaanlage-stinkt-muffig-ursachen-reinigung-kondensatleitung-betrieb
• Klimawartung / Klimaservice Checkliste: https://klima-zentrum.at/blog/klimawartung-klimaservice-checkliste-betriebe-oesterreich
• Installationskanal Auswahl & Montage (auch für Leitungsführung): https://klima-zentrum.at/blog/installationskanal-klimaanlage-auswahl-montage-brandschutz

Quellen & weiterführende Hinweise

• Mitsubishi Electric – Installation Manual (Drain Connections/Trap-Hinweise): https://www.manualslib.com/manual/2154162/Mitsubishi-Electric-M-Series.html?page=36
• Daikin – AHU Installation/Operation Manual (Drain siphon/2% slope, siphon height): https://www.daikin.com.ua/content/dam/document-library/installation-manuals/vent/air-handling-application/d-ahu_easy/D-AHU_Installation%2C%20operation%20and%20maintenance%20manual_D-EIMAH00211-19_02_English.pdf
• Klimaaktiv – Effiziente Geräte (Hinweise zu Pflege/Wartung von Klimaanlagen): https://www.klimaaktiv.at/fileadmin/Bibliothek/Publikationen/2023_Stromfresser_effiziente_Geraete_Haushalt.pdf

Fazit: Ablauf sauber halten – dann tropft es nicht „plötzlich“

Ein Kondensatablauf ist ein kleines Bauteil – mit großer Wirkung. Gefälle, knickfreie Führung, eine saubere Tropftasse und geprüfte Pumpenkomponenten verhindern die meisten Tropf- und Geruchsprobleme.

Klima-Zentrum unterstützt Betriebe in Österreich bei Wartung, Störungsdiagnose und Optimierung von Klimaanlagen – inklusive sauberer Kondensatführung.
